我校物理与电子工程学院、新疆发光矿物与光功能材料自治区重点实验室戴鹏鹏教授团队在宽温域颜色稳定的宽带发射荧光粉研究中取得重要突破。成果以“Locking broadband Bi³⁺ luminescence color from 6 to 423 K”为题发表于Laser & Photonics Reviews（IF: 9.7，中科院一区Top）。博士研究生向燕、硕士研究生徐志雄为共同第一作者，戴鹏鹏教授为通讯作者。研究获自治区青年科技拔尖创新人才项目（2022TSYCCX0016）和国家自然科学基金（52562024）资助。

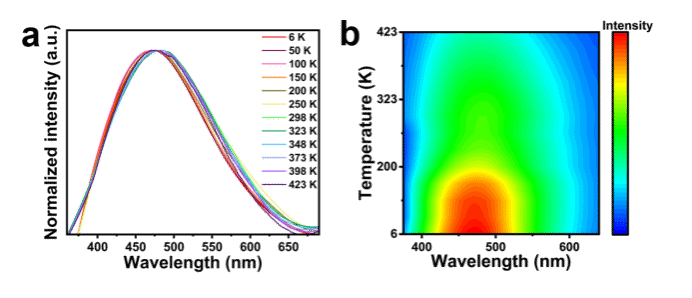

(a) 在6-423 K温度范围内Gd2Zr2O7 0.03Bi3+荧光粉的发光光谱(b) 相应的伪彩色图

宽温域色度稳定是高性能荧光转换LED的关键。Bi³⁺激活宽带荧光粉普遍存在热致光谱漂移，源于温度依赖的晶体场重构和电子－声子耦合（EPC）敏感性。本文以Gd₂Zr₂O₇为模型，提出基于本征低热膨胀基质的晶格工程策略。其超低热膨胀系数（6.56×10^-6 K^-1）在6-423 K范围内有效抑制晶格畸变，显著削弱EPC效应，使Bi³⁺发光与热驱动晶格动力学解耦，实现本征热稳定性。优化组分Gd₂Zr₂O₇: 0.03Bi³⁺在整个温区色度高度稳定（图1），平均CIE坐标偏差仅Δx = 0.00987、Δy = 0.01205；同时具备激发波长与温度双重响应能力，支持双模式光谱调制。本工作将色稳定设计从被动散热转向主动调控低膨胀基质，为抗色漂移宽带发光材料提供普适性策略。

戴鹏鹏，新疆师范大学物理与电子工程学院教授、博士生导师，长期从事无机发光材料的构效关系与器件应用研究，聚焦照明、显示和荧光温度传感方向。已在Light: Sci. & Appl., Chem. Eng. J., Laser &Photonics Rev.等期刊发表论文30余篇，被引1000余次，获中国授权发明专利8项。指导研究生获自治区优秀自然科学论文（二、三等奖）、自治区及校级优秀硕士学位论文；多次获评校级优秀硕士学位论文指导教师。入选自治区杰出青年、天山英才等高层次人才计划。

信息、图片来源：科学技术处、物理与电子工程学院     编审：宣传部
